اتصال زمین یک اینورتر 48 ولتی گامی حیاتی برای اطمینان از ایمنی و عملکرد صحیح سیستم برق خورشیدی شما است. به عنوان یک تامین کننده معتبر اینورتر 48 ولت، من اهمیت این فرآیند را درک می کنم و اینجا هستم تا شما را از طریق آن راهنمایی کنم. در این پست وبلاگ، من توضیح خواهم داد که چرا اتصال به زمین ضروری است، مراحل مربوط به اتصال زمین یک اینورتر 48 ولت، و نکات مفیدی برای انجام هر چه بهتر فرآیند ارائه می شود.
چرا زمین زدن ضروری است
زمین کردن چندین هدف مهم را در یک سیستم انرژی خورشیدی انجام می دهد. اول از همه، از شما و تجهیزاتتان در برابر برق گرفتگی محافظت می کند. در صورت بروز یک خطا، مانند اتصال کوتاه، اتصال زمین مسیر امنی را برای جریان الکتریکی به زمین فراهم می کند و از عبور آن از شما یا تجهیزات شما جلوگیری می کند.
در مرحله دوم، اتصال زمین به کاهش نویز و تداخل الکتریکی کمک می کند. این می تواند عملکرد اینورتر و سایر اجزای الکتریکی سیستم شما را بهبود بخشد.
در نهایت، اتصال زمین اغلب توسط قوانین و مقررات برق محلی مورد نیاز است. عدم اتصال صحیح اینورتر به زمین می تواند منجر به جریمه یا حتی قطع شدن سیستم برق خورشیدی شما شود.
راهنمای گام به گام اتصال به زمین اینورتر 48 ولت
مرحله 1: ابزار و مواد لازم را جمع آوری کنید
قبل از شروع، باید ابزارها و مواد زیر را جمع آوری کنید:
- میله زمینی: میله مسی یا فولادی گالوانیزه که حداقل 8 فوت طول دارد.
- سیم ارت: سیم مسی که حداقل AWG #6 (سیم سنج آمریکایی) است.
- گیره زمین: گیره ای که برای اتصال سیم اتصال به میله زمین طراحی شده است.
- لنگه اتصال به زمین اینورتر: دریچه ای است که برای اتصال سیم اتصال به اینورتر طراحی شده است.
- پیچ گوشتی: یک پیچ گوشتی فیلیپس یا سر صاف، بسته به نوع پیچ های مورد استفاده در اینورتر و لنگه اتصال به زمین.
- چکش: چکشی برای راندن میله زمین در زمین.
مرحله 2: مکانی را برای میله زمین انتخاب کنید
میله زمین باید در مکانی نصب شود که از هرگونه تجهیزات الکتریکی، لوله های آب یا سایر مواد رسانا دور باشد. همچنین باید در محلی نصب شود که خاک مرطوب و رسانا باشد. یک مکان خوب معمولاً نزدیک اینورتر یا تابلوی برق اصلی است.
مرحله 3: میله زمین را به داخل زمین برانید
با استفاده از چکش، میله زمین را به داخل زمین برانید تا حداقل 8 فوت از میله مدفون شود. مطمئن شوید که میله عمودی و صاف باشد.
مرحله 4: سیم ارت را به میله زمین وصل کنید
با استفاده از گیره زمین، یک سر سیم ارت را به میله زمین وصل کنید. اطمینان حاصل کنید که اتصال محکم و ایمن است.
مرحله 5: سیم زمین را به اینورتر وصل کنید
محل اتصال زمین اینورتر را روی اینورتر خود پیدا کنید. این معمولاً یک صفحه فلزی کوچک با سوراخی در آن است. با استفاده از یک پیچ گوشتی، سر دیگر سیم اتصال به زمین را به شاخک اتصال زمین اینورتر متصل کنید. اطمینان حاصل کنید که اتصال محکم و ایمن است.
مرحله 6: سیستم زمین را آزمایش کنید
هنگامی که فرآیند اتصال زمین را کامل کردید، مهم است که سیستم اتصال زمین را آزمایش کنید تا مطمئن شوید که به درستی کار می کند. برای اندازه گیری مقاومت سیستم زمین می توانید از تستر مقاومت زمین استفاده کنید. مقاومت باید کمتر از 25 اهم باشد. اگر مقاومت بالاتر از 25 اهم باشد، ممکن است لازم باشد میله های زمین اضافی اضافه کنید یا اقدامات دیگری را برای بهبود سیستم زمین انجام دهید.
نکاتی برای اتصال به زمین اینورتر 48 ولت
- از سیم ارت با اندازه مناسب استفاده کنید:اندازه سیم اتصال زمین مهم است. استفاده از سیمی که خیلی کوچک است می تواند منجر به یک سیستم اتصال زمین با مقاومت بالا شود که می تواند کارایی اتصال زمین را کاهش دهد. مطمئن شوید که از سیم اتصال به زمین حداقل AWG #6 استفاده می کنید.
- سیم زمین را کوتاه نگه دارید:هرچه سیم اتصال به زمین کوتاه تر باشد، مقاومت کمتری دارد. سعی کنید سیم اتصال به زمین را تا حد امکان بین اینورتر و میله زمین کوتاه نگه دارید.
- از هادی الکترود زمینی استفاده کنید:هادی الکترود اتصال به زمین سیمی است که سیستم اتصال زمین را به تابلو برق اصلی متصل می کند. این کمک می کند تا اطمینان حاصل شود که کل سیستم الکتریکی به درستی زمین شده است.
- قوانین و مقررات برق محلی را دنبال کنید:هنگام اتصال به اینورتر، مطمئن شوید که تمام قوانین و مقررات برق محلی را رعایت کرده اید. این به اطمینان از ایمنی سیستم شما و جلوگیری از جریمه یا جریمه های دیگر کمک می کند.
محصولات مرتبط
اگر به دنبال یک اینورتر 48 ولتی با کیفیت بالا هستید، ما طیف وسیعی از محصولات را برای رفع نیازهای شما ارائه می دهیم. ما را بررسی کنیدپنل های خورشیدی و اینورترصفحه برای اطلاعات بیشتر

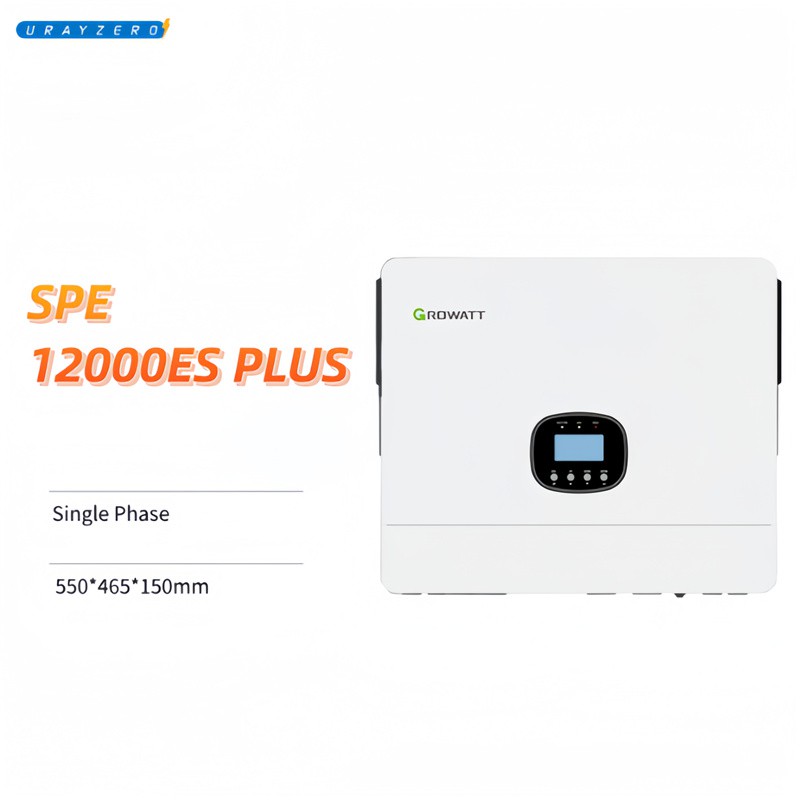

یکی از محصولات محبوب ما استاینورتر خورشیدی Growatt SPE 12000 ES PLUS Off Grid. این اینورتر برای سیستم های انرژی خورشیدی خارج از شبکه طراحی شده است و کارایی و قابلیت اطمینان بالایی را ارائه می دهد.
ما همچنین ارائه می دهیماینورتر 5 کیلوواتی با حداکثر 9 واحد موازیکه برای سیستم های انرژی خورشیدی بزرگتر ایده آل است. این اینورتر می تواند به صورت موازی با حداکثر 9 اینورتر دیگر متصل شود تا توان خروجی سیستم شما افزایش یابد.
نتیجه گیری
اتصال به زمین یک اینورتر 48 ولتی یک گام مهم برای اطمینان از ایمنی و عملکرد مناسب سیستم برق خورشیدی شما است. با دنبال کردن مراحل ذکر شده در این پست وبلاگ و استفاده از ابزار و مواد مناسب، می توانید اینورتر خود را به درستی زمین کنید و از بروز مشکلات احتمالی جلوگیری کنید.
اگر سؤالی دارید یا نیاز به راهنمایی بیشتر در زمینه اتصال به زمین اینورتر یا انتخاب اینورتر مناسب برای سیستم خود دارید، لطفاً با ما تماس بگیرید. ما اینجا هستیم تا به شما کمک کنیم از سیستم انرژی خورشیدی خود بهترین استفاده را ببرید.
مراجع
- کد ملی برق (NEC)
- استانداردهای بین المللی انرژی خورشیدی
